適用范圍

CJ19C系列切換電容器接觸器(以下簡稱接觸器)主要用于交流50Hz或60Hz、額定工作電壓至380V的電力線路，供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。

結構特點

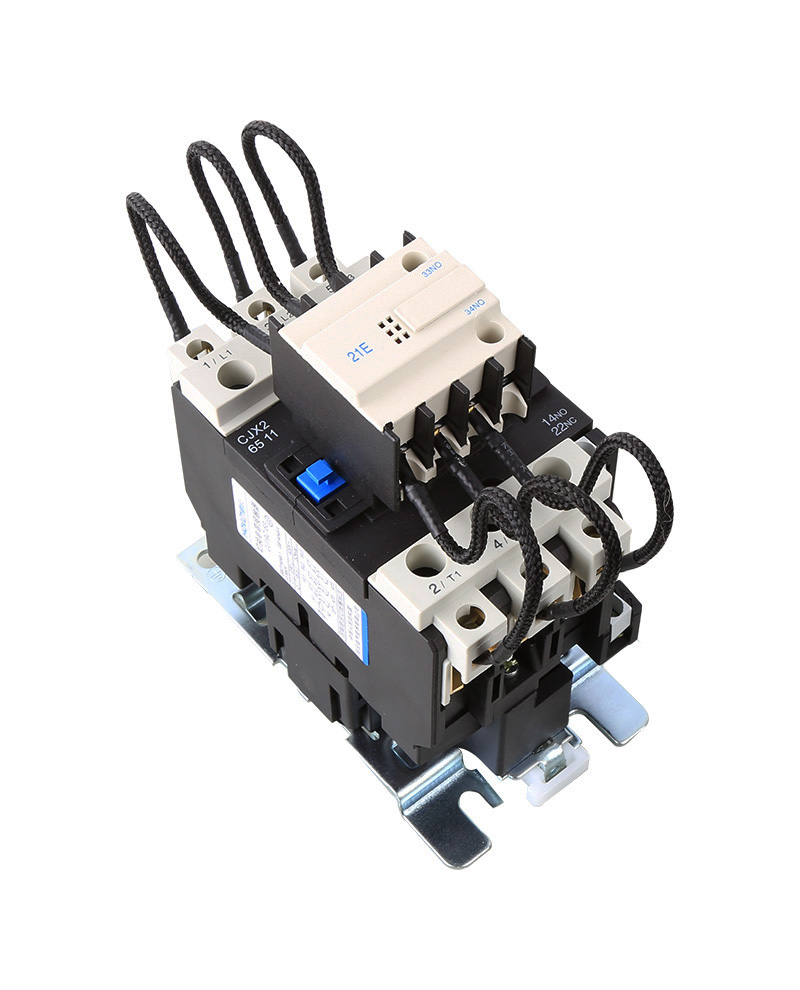

接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對觸頭與限流電阻構成抑制涌流裝置，當合閘時它先接通經數毫秒之后工作觸頭接通，限流觸頭中永久磁塊在彈簧反作用下釋放，斷開限流電阻，使電容器正常工作，接觸器內部電路連接圖(見圖)。?CJ19C-43的接觸器有兩對輔助觸頭，CJ19C-63的接觸器有三對輔助頭。接觸器接線端有絕緣罩覆蓋，安全可靠，線圈接線端帶有標出電壓數據可防止接錯。CJ19C-63接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上一個可拆卸的長方形小牌，用戶可用它打印項目代號等。CJ19C-63可用35mm或75mm標準卡軌安裝。
