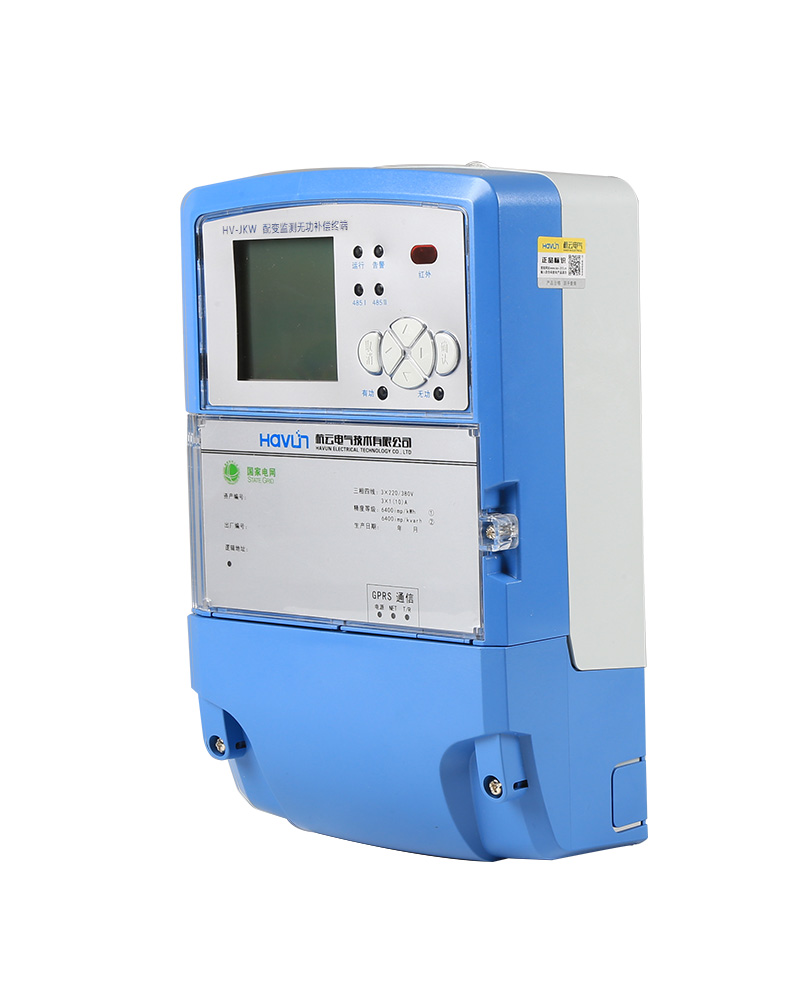

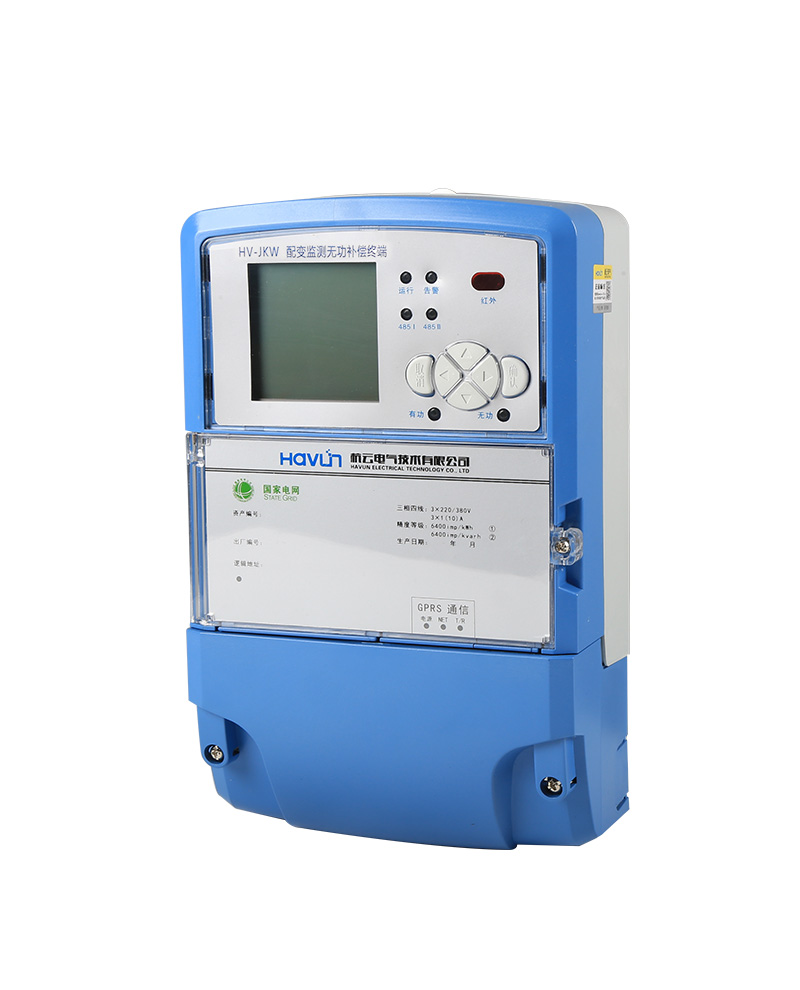

產品概述

配變監測無功補償控制器是杭云技術新研制開發的新技術產品，終端控制器采用具有配變運行數據監測與無功補償控制功能為一體配變管理終端，該配變終端能夠自動采集電流電壓并能夠據此計算有功功率、無功功率、有無功電量，能夠根據功率因數、電壓邏輯進行自動分相分級投切電容器。設備提供RS232串口一，RS485串口二，數據轉發口雙串口，通訊方式支持GPRS無線通迅、雙絞線、同軸電纜、數傳電臺、智能網關等還可以利用光MODEM與光纖配合進行通訊，結合通訊部分還可與SCADA主站通訊，完成對配電線路的各種監控功能。為實現配網自動化管理提供真實、可靠、準確的依據，實現大數據化信息平臺。

使用條件

適用范圍：本產品適用于3×220/380V低壓配電網絡，可于戶內或戶外安裝使用。

環境溫度：-25℃~+65℃；

大氣壓力：79.5~106.0kPa（海拔2000m及以下）；

相對濕度：5%~100%；

工作場所：工作于無明顯導電性灰塵及無易燃、易爆介質的場所。

安裝地點：無劇烈振動，安裝傾斜度不大于5%。
工作電源：三相四線供電方式，在斷兩相電壓的條件下，交流電源能維持終端正常工作；額定電壓：220V，允許偏差-30%~+30%。

運輸、貯存條件

①環境溫度：-40~70℃。
②相對濕度：95%。

系統平臺

主流32位RISC微處理器、系統數據存儲容量為256Mbyte。

功耗

在守候狀態（不與主站通信的狀態）下消耗功率電壓回路（每相）≤2W、10VA。

安全性能

◆電氣間隙和爬電距離：
正常使用條件下終端內兩個帶電部件之間的最小間隙≥4mm，帶電部件和裸露導體之間的最小電氣間隙≥6mm，最小爬電距離≥6mm。

◆絕緣強度：
終端的每相電路之間、每相電路及輔助電路對外殼（地）之間被測試部位能承受50Hz2500V交流電壓歷時1min絕緣強度試驗，且不出現擊穿、閃絡及電壓突然下降等現象。

模擬量接入

◆電壓：
三相四線方式電壓直接接入，額定電壓為3×220V。交流電壓輸入范圍：每相電壓允許輸入范圍為0~264V（0-120%）。
◆電流：
三相電流經電流互感器接入，額定電流為5A。交流電流輸入范圍：0~6A，能承受200%連續過載；耐受20倍過載電流5S以上；每相電流輸入的負載≤1VA。
◆零序電流：
利用三相電流計算得出零序電流。

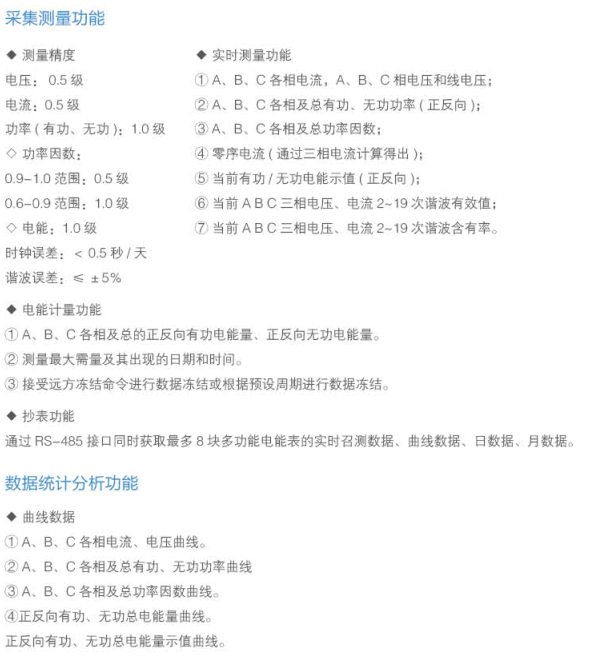

采集測量功能

◆電壓：

三相四線方式電壓直接接入，額定電壓為3×220V。交流電壓輸入范圍：每相電壓允許輸入范圍為0~264V（0~120%）。
◆電流：
三相電流經電流互感器接入，額定電流為5A。交流電流輸入范圍；0~6A，能承受200%連續過載；耐受20倍過載電流5S以上；每相電流輸入的負載≤1VA。
◆零序電流：
利用三相電流計算得出零序電流。

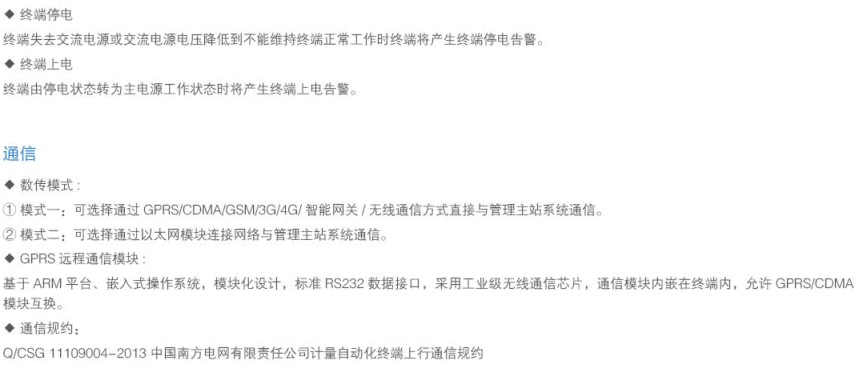

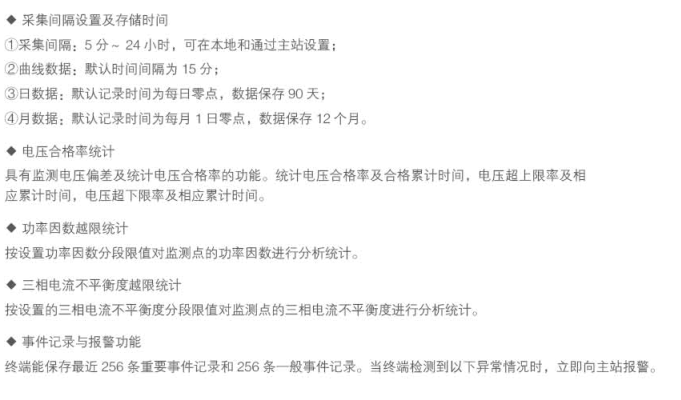

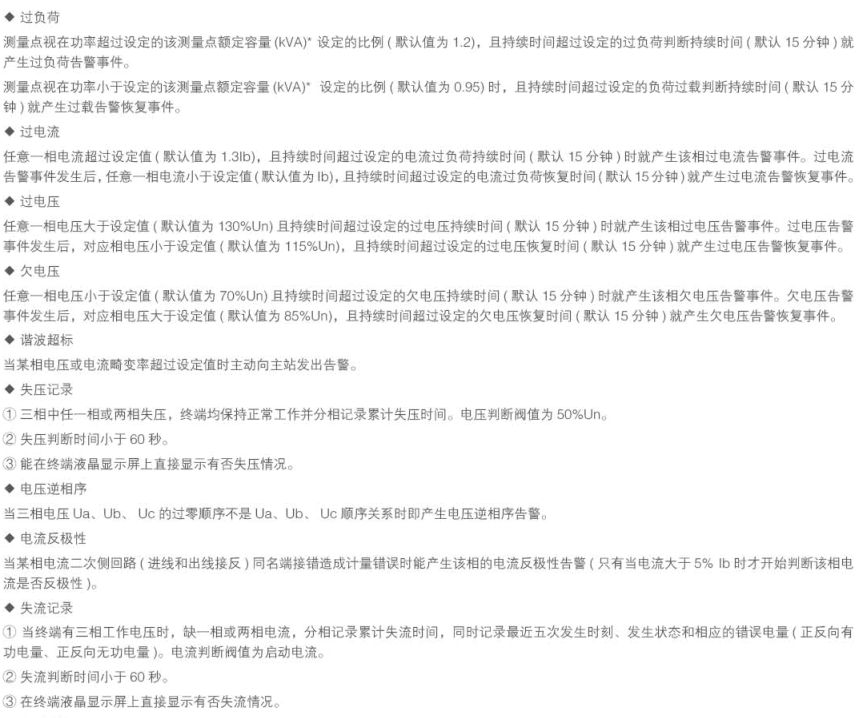

遠程管理功能

◆遠程限值參數設置和查詢
終端能由主站設置和查詢電壓、電流越限值，視在功率限值，三相電流不平衡限值，連續失壓限值，功率因數分段限值，諧波越限值。
◆遠程升級
支持主站利用通訊通道對終端的軟件及通訊規約進行遠程升級。

自診斷功能

終端自動判斷內部故障、異常情況并顯示符號或出錯信息碼，包括電池低電壓、電池使用時間的極限、電壓斷相和失流、內部程序出錯、時鐘晶振頻率出錯、儲存器故障或損壞、硬件故障、通訊故障等。如內部出錯或異常情況出現，顯示屏立刻自動鎖定并顯示特定出錯信息碼，只有通過人工干預才能顯示有關讀數。出錯信息碼可通過通信模塊遠傳主站。

安全防護功能

①所有參數、功能設置、需量清零等對終端的操作（除校驗時間外）均設置了密碼防護。
②所有通信接口（RS-485、GPRS等）均加口令防護，進行安全驗證。口令位數為2位。
③線路停電后，所有測量數據保存時間在10年以上。
④終端斷電或者掉線后能自動復位上線。

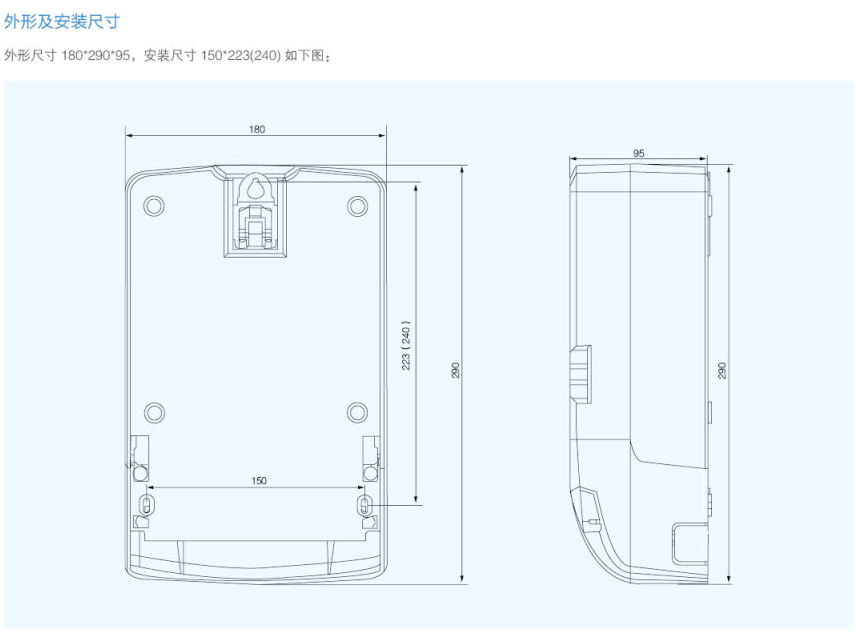

（1）、校表

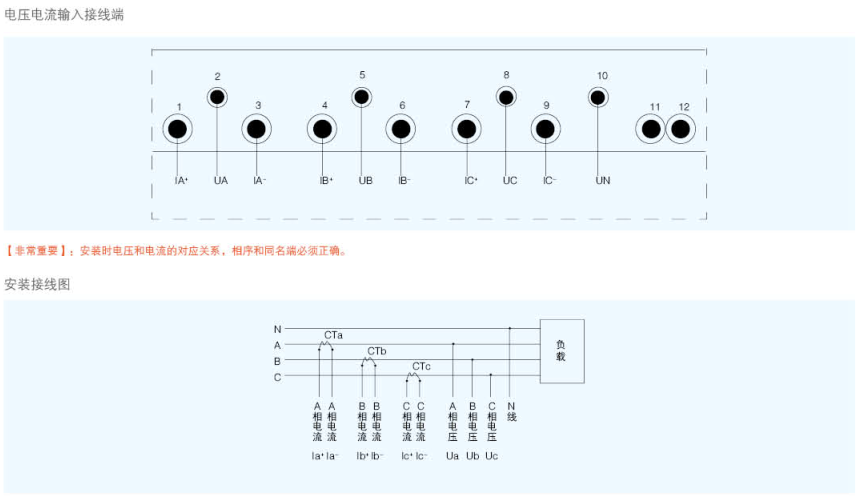

有功/無功校表/時鐘校對：校表時與校表設備對應接口連線即可；按上圖對應接線。校表電表常數：6400。

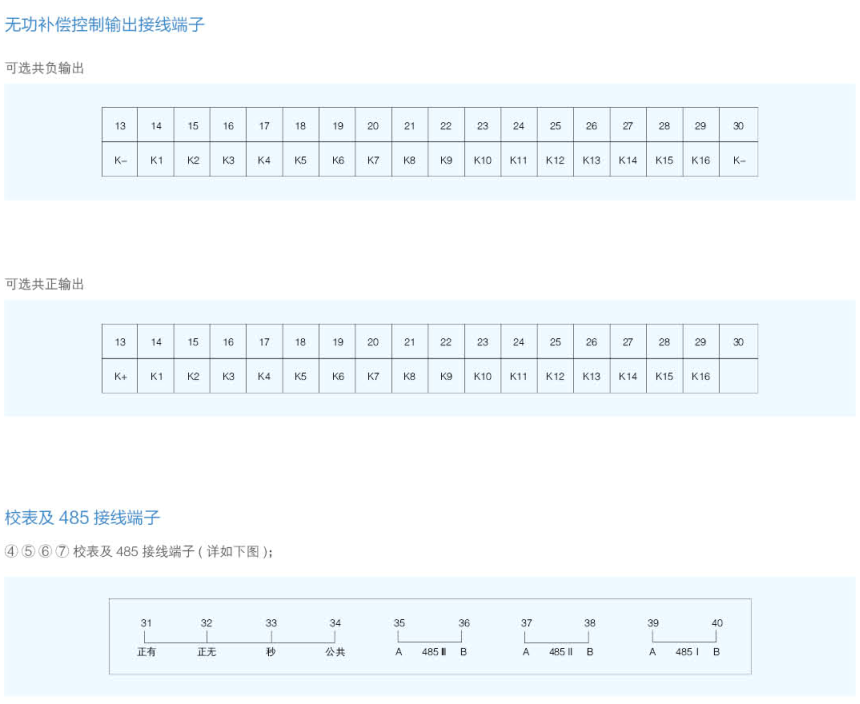

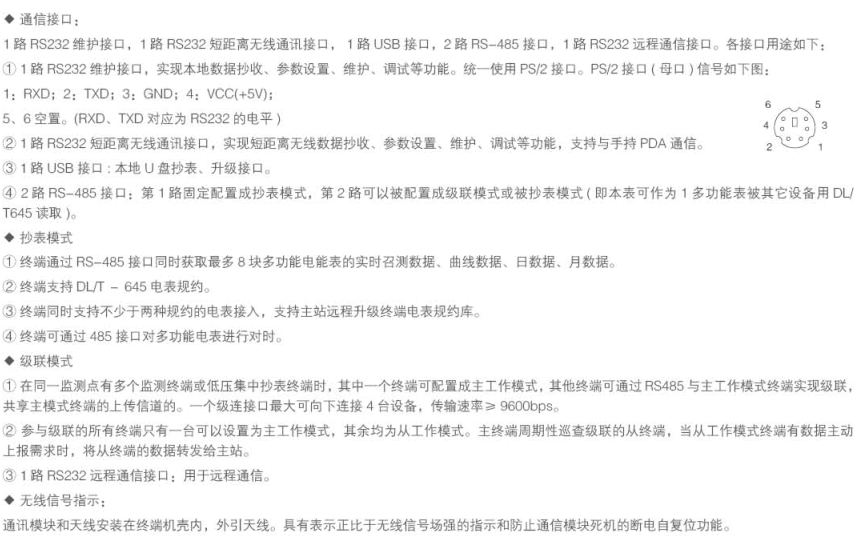

（2）、RS485：按上圖對應接線：
1、當終端抄讀其它多功能表或總機數據時，按上圖連接485l接口；并配置測量點數據，查看本章4.4.1測量點配置

2、作為多功能電表時，按上圖連接485ll接口；
3、作為剩余電流動作保護器、環境溫度濕度監測器、變壓器安防、智能電容器等通信接口，按上圖連接485l接口；

備注；（本產品的性能會根據商方電網公司各省公司需求在不斷升級中，請以終端界面為準，如有更改，恕不另行通知）
